フレキシブルチューブ
製品について
フレキシブルチューブは柔軟性に優れており、配管同士の接続が容易です。
ご希望の長さで製作も致します。
標準材質：
SUS304
NW10 NW16 NW63～NW100
SUS316+316L
NW25～NW50

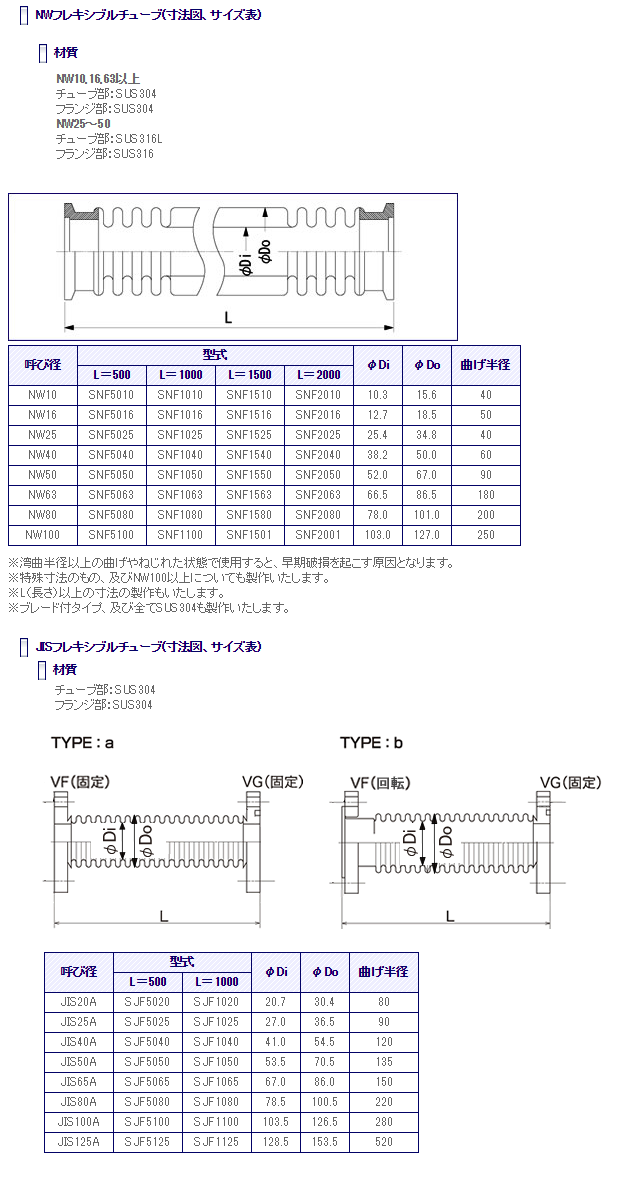

仕様
| 呼び径 | 型 式 | φDi | φDo | 曲げ半径 | |||
| L=500 | L=1000 | L=1500 | L=2000 | ||||
| NW10 | SNF5010 | SNF1010 | SNF1510 | SNF2010 | 10.3 | 15.6 | 40 |
| NW16 | SNF5016 | SNF1016 | SNF1516 | SNF2016 | 12.7 | 18.5 | 50 |
| NW25 | SNF5025 | SNF1025 | SNF1525 | SNF2025 | 25.4 | 34.8 | 50 |
| NW40 | SNF5040 | SNF1040 | SNF1540 | SNF2040 | 38.2 | 50.0 | 65 |
| NW50 | SNF5050 | SNF1050 | SNF1550 | SNF2050 | 52 | 67 | 85 |
| NW63 | SNF5063 | SNF1063 | SNF1563 | SNF2063 | 72 | 91 | 145 |
| NW80 | SNF5080 | SNF1080 | SNF1580 | SNF2080 | 85 | 107 | 225 |
| NW100 | SNF5100 | SNF1100 | SNF1501 | SNF2001 | 103.5 | 126.5 | 280 |
標準納期
1~1.5週間
