NWチェーンクランプ
製品について
チェーンクランプはフランジに対し均一にトルクが掛かり、2つ割りのアルミクランプよりも更にしっかりと締め付けることが可能です。
チェーン型の為、狭いスペースでも取り付けることが可能です。

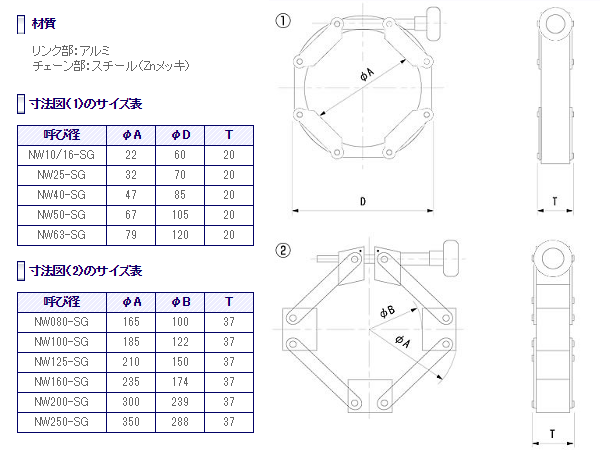

仕様
| 呼び径 | Type | φA | φD | T |
| NW10/16-SG | A | 22 | 60 | 20 |
| NW25-SG | A | 32 | 70 | 20 |
| NW40-SG | A | 47 | 85 | 20 |
| NW50-SG | A | 67 | 105 | 20 |
| NW63-SG | A | 79 | 120 | 20 |
| 呼び径 | Type | φA | φB | T |
| NW80-SG | B | 156 | 100 | 37 |
| NW100-SG | B | 177 | 122 | 37 |
| NW125-SG | B | 204 | 150 | 37 |
| NW160-SG | B | 228 | 174 | 37 |
| NW200-SG | B | 292 | 239 | 37 |
| NW250-SG | B | 343 | 288 | 37 |
標準納期
NW16～NW100 2～3営業日 NW160以降は実働5日程
